圓錐破碎機
圓錐破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。
圓錐破分類：
隨著礦山技術的不斷發展，圓錐破碎機也分為好幾種，按照種類包括彈簧圓錐破碎機、軋臼式圓錐破、液壓圓錐破碎機以及復合圓錐破碎機4大類；按照型號分為普通的PY圓錐破碎機、西蒙斯圓錐破碎機、復合圓錐破碎機、標準液壓圓錐破碎機、單缸液壓圓錐破碎機以 及多缸液壓圓錐破碎機等諸多型號。
圓錐破碎機結構：
圓錐破碎機結構簡介：圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動 錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
圓錐破碎機發展歷史：
圓錐破的問世比輥式破碎機晚一百多年，比旋回破碎機晚二十多年。
當圓錐破尚未問世之前，二十世紀初期氫氧法已有很大發展，它要求提供比旋回破碎機和顎式破碎機可供給的更細產品，在此情況 下，除采用輥式破碎機作中、細碎設備外，也有采用粗碎旋回破碎機做細碎設備，例如1931年興建的Brow-Hell Improvement公司破碎廠 就采用過一臺48英寸旋回破碎機做粗碎，4臺7½英寸的粗碎旋回做中碎，4臺NO6和12臺NO4粗碎旋回作細碎機使用，顯然，這 是沒有辦法的辦法，這就迫使人們研制高效細碎破碎機。
1927年，緩傾斜錐面的圓錐破碎機（以后簡稱緩錐圓錐破碎機 ）正式用于工業上。這類圓錐破碎機有西蒙式標準和短頭的圓錐破碎和球 面圓錐破碎機，它們的特點是動錐呈緩傾斜，有彈簧過載保護裝置。
不久，陡傾斜的壓縮圓錐破碎機也相繼問世，開始這種破碎機叫壓縮旋回破碎機，實質上這種破碎機是在旋回破碎機的基礎上改進而成 ，用于中碎和細碎之間的破碎機，它的外形和結構與短軸旋回破碎機基本相同，具有錐面很陡，排礦口小，主軸短，沖程大，速度快。
到了50年代末，各國制造的圓錐破碎機開始廣泛采用液壓技術，使圓錐破碎機得到進一步改進，此時緩圓錐破碎機在保持原有彈簧過載 保護裝置和緩錐面的基礎上，采用了液壓或氣壓調節排礦口裝置，液壓過載保護裝置和液壓鎖緊裝置。
與此同時，陡錐圓錐破碎機在保留原有很陡的動錐面的情況下，也采用液壓技術，按其液壓設置地點的不同，又可分為底部液壓支撐式 或頂部液壓吊掛式圓錐破碎機。由于排礦口的調節和過載保護裝置均采用統一液壓系統，結構簡單，操作運轉可靠。
70年代，圓錐破碎機，在兩個方面取得進展，一是3050毫米的大型圓錐破碎機問世，二是能生產特細物料的陡錐和緩錐圓錐破碎機問世 。后者具有新型的破碎腔結構，主軸短，能獲得4目的物料特點。
圓錐破碎機由以上兩種主要不同型式，尚衍生其它一些型式，如無齒輪轉動的多缸液壓破碎機，多缸破碎機實際上只用于鎖緊裝置，不 能與底部單缸液壓破碎機和頂部單缸液壓破碎機相提并論。在以往分類或叫法上有按液壓與彈簧來劃分，有的按保準、中型、短頭，球 面來劃分，有的靠底部單缸液壓支撐，頂部單缸液壓吊掛來劃分，有的按單缸多缸來劃分有的按陡錐和緩錐（有的稱平錐）來劃分等。
圓錐破碎機工作原理

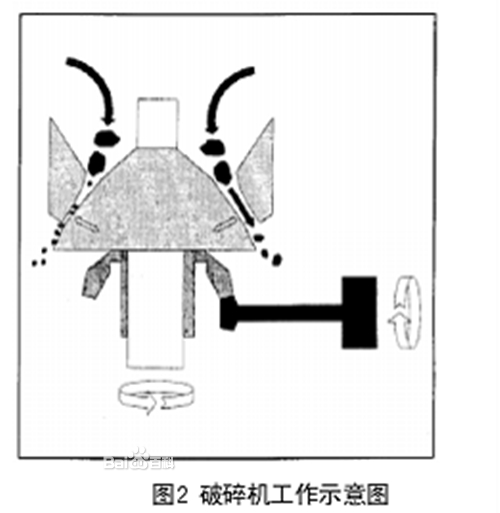

如圖2所示，破碎過程是在固定的定錐和旋回運動的動錐之間完成的。 圓錐破碎機工作時，破碎機的水 平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，破碎機圓錐軸在偏心套的作用下產生偏心距做旋擺 運動,使得破碎壁表面時而靠近定錐表面,時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物 料在自重的作用下從破碎機下部的排料口排出。圓錐破碎機動錐的上腔支撐在固定主軸上端的球面軸瓦上，其下腔套在偏心軸套的外面 ，其運動由偏心軸套直接帶動。當偏心軸套繞主軸旋轉時，動錐不僅隨偏心軸套繞機器的中心線做旋轉運動，而且還繞自己的軸線旋轉 ，該動錐是繞著其球面支承中心作空間旋擺運動的。動錐的軸線與主軸中心線相交于固定點，即球面中心點，其夾角為進動角。破碎機 運轉時，動錐軸線相對機器中心線作圓錐面運動，其錐頂為球面支承中心，該點在動錐的運動過程中始終保持靜止。因此，動錐的運動 可視為剛體繞定點的轉動，即動錐的運動是由兩種旋轉運動組成：進動運動或牽連運動(動錐繞機器中心線做旋轉運動)和自轉運動或相 對運動(動錐繞自己的軸線做旋轉運動)。
圓錐破在空載運轉情形下，動錐自轉是由球面軸承給動錐的摩擦力矩和偏心軸套給動錐的摩擦力的數值決定的，哪個力矩大，則動 錐即依此力矩的方向轉動。在正常情況下動錐都是順著偏心軸套回轉方向自轉的，自轉速度決定于兩個力矩的差值。而該型圓錐破碎機 在球面軸承和動錐下襯套之間，增加了動錐上襯套，以控制動錐的自轉。在有負載運轉情形下，石料對動錐錐面的摩擦力矩遠超過偏心 軸套對動錐產生的摩擦力矩，此時動錐以其母線為順時軸沿料層作與偏心軸套回轉方向相反的滾動。動錐的這種自轉運動，可以使產品 的粒度均勻、襯板磨損均勻。
圓錐破碎機影響因素
1、圓錐破碎機腔形是由破碎壁（動錐）和軋臼壁（定錐）所形成的工作空間。腔形設計的好壞，對破碎機的經濟技術指標(生 產率、能耗、破碎產品粒度和粒形及破碎壁和軋臼壁磨損等)有重大影響。對此采用獨特設計使得最終產品料度較均勻，呈立方體形狀， 動錐工作表面的磨損較均勻。
2、破碎機工作參數對破碎腔內散體物料運動特性有直接影響，主要表現為破碎機主軸旋擺速度對散體物料運動狀態的影響，進而對破碎 機工作性能(生產率和破碎產品粒度分布等)產生重要影響。
3、圓錐破碎機破碎腔擺動行程對破碎機工作性能有重要影響，當增加擺動行程，破碎腔各破碎層實際進給壓縮比增大，破碎產品質量改 善，標定排料粒度提高，當減小擺動行程，破碎腔各破碎層實際進給壓縮比減小，破碎產品質量惡化，標定排料粒度減小。從提高破碎 產品質量方面考慮，破碎腔各破碎層擺動行程亦取大值，但必須滿足不能出現過粉碎和壓實現象。
圓錐破碎機型號：
SMH 系列液壓圓錐破碎機
SMH 系列液壓圓錐破廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石。SMH 系列液壓圓錐破碎機是高性能圓錐破碎機，在設計中將轉速、沖程以及破碎腔型進行了優化組合，使其實現了粒間層壓破碎，顯著提高了產量，產品形狀也大為改善。
SMH 系列液壓圓錐破碎機詳細資料：http://m.tinye.com.cn/products/crusher/products-smh.html
SMG系列液壓圓錐破碎機
SMG系列液壓圓錐破碎機在總結了各種破碎腔型的優點基礎上，在經歷理論的分析和實踐的檢驗情況下，一帆工程師設計出的SMG系列液壓圓錐破碎機具有多種破碎腔型可供選者選擇，通過選擇合適的破碎腔型及偏心距，可以較大限度的滿足客戶的生產要求，實現高產量 。在擠滿給料情況下，能夠實現層壓破碎，使最終的產品粒行更優、立方體顆粒含量更多。
SMG系列液壓圓錐破碎機詳細資料：http://m.tinye.com.cn/products/crusher/products-smg.html

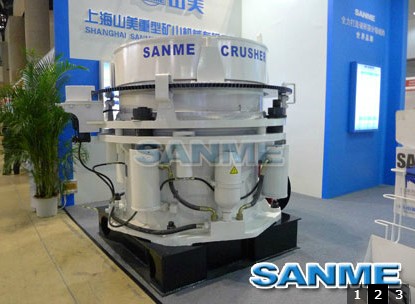

SMS系列全液壓多缸圓錐破碎機
SMS系列全液壓多缸圓錐破是上海山美整合客戶需求并結合破碎機技術研發的，尤其適合礦石，水泥股料等破碎堅硬、中等硬度以上的各種礦石和巖石。
SMS系列全液壓多缸圓錐破碎機產品特點與技術優勢：
1.產品粒度組成更穩定、粒狀更佳。
2.全新一體化機座，簡化安裝步驟。
3.全液壓標準配置，操作簡單調整靈活。
4.外形結構改進，集功能與美觀于一體。
5.獨立設計的單作用缸，系統性能發揮更穩定。
6.固定主軸設計和優化的破碎腔型，全面提升破碎產量。
SMS系列全液壓多缸圓錐破碎機：http://m.tinye.com.cn/products/crusher/88.html
移動圓錐破碎機
PP系列圓錐移動破碎機簡介
PP系列圓錐移動破碎機是我公司開發推出的一種巖石破碎設備，大大拓展了細碎作業概念領域。它的設計理念的宗旨是站在客戶的立場，把消除破碎場地、環境帶給客戶破碎作業的障礙作為首要的解決方案。真正為客戶提供高效低成本的項目運營硬件設施。該移動式破碎站的生產能力設計為50—250t/h。
PP系列圓錐移動破碎站的應用范圍
①被廣泛的運用于礦山,煤礦、垃圾及建筑垃圾的循環再利用,土石方工程、城市基礎設施、道路或建筑工地等場地作業。
②處理表層土和其他多種物料；分離粘性混凝骨料；建筑和爆破行業；破碎后的篩分；采石行業。
③河卵石、山石（石灰石、花崗巖、玄武巖、輝綠巖、安山巖等）、礦石尾礦、石屑的人工制砂。
PP系列圓錐移動破碎機詳細資料：http://m.tinye.com.cn/products/mobile/products-ppsmh.html
